本期方案解析带来的是晨旭通推出的150W氮化镓电源模块，这款电源模块型号为R0243，采用铝合金外壳加强散热，降低运行温升。电源支持100-264Vac输入电压，输出为54V2.77A。电源模块输入和输出端均设有连接器，方便安装维护。下面充电头网就带来这款氮化镓电源模块的方案解析，一起看看内部的设计和用料。

晨旭通科技150W氮化镓电源模块外观

晨旭通150W氮化镓电源模块使用铝合金散热片包裹，其中一侧使用压板固定整流桥和PFC整流管，另一侧控制小板通过散热片起到保护作用。

氮化镓开关电源

型号：R0243

输入：100-240V~50/60Hz 2.5A Max

输出：54V 2.77A

产品尺寸小巧，大功率小体积。

PCBA模块背面氮化镓开关管和整流二极管粘贴导热垫，将热量传导到铝合金外壳散发。

PCBA模块正面一览，左侧设有电源输入插座，蓝色Y电容，保险丝，共模电感，安规X2电容，薄膜滤波电容和整流桥。中间位置设有PFC升压电感，PFC整流管，高压滤波电容，LLC谐振电容。

在右侧设有变压器，滤波电容和滤波电感。上方设有控制小板。

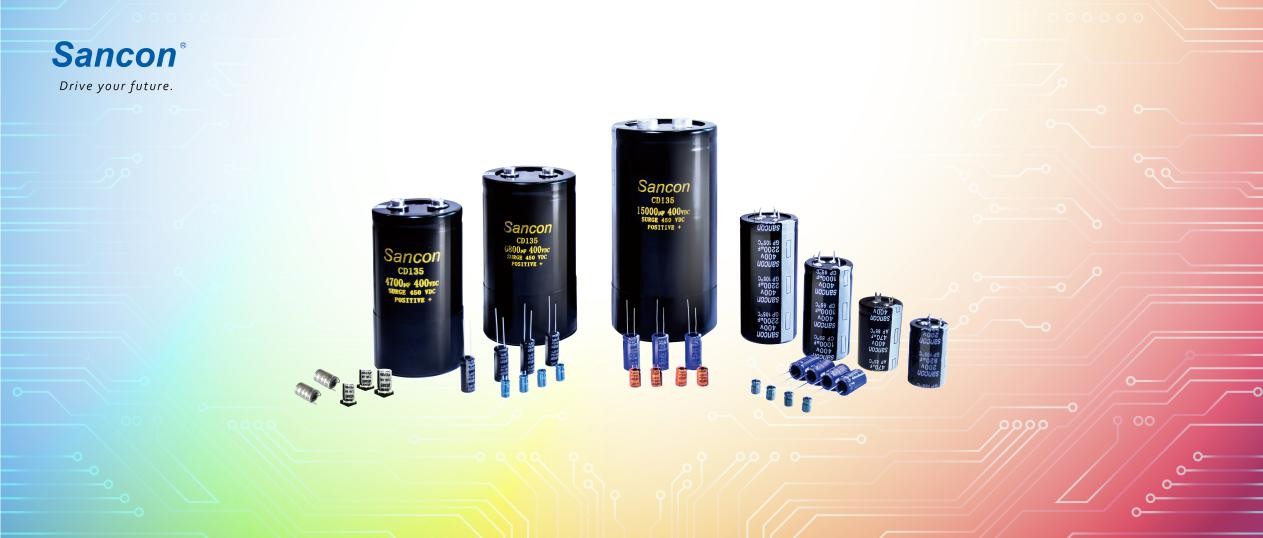

高压滤波电容来自南通三鑫，规格为450V120μF，为HF系列，在三鑫电子的产品序列里面属于高压高可靠性产品，耐高温105℃5000小时长寿命电容，性能稳定可靠，产能充足。

HF系列特别适合用于高可靠性的商用、工业电源的高压滤波位，产品稳定可靠。
