铝电解电容器作为电容这个基础元器件中的常青树，有着尺寸小，容量高，成本低廉的特点，百年来一直作为电子线路的基础支撑元件，在应用中不断的改进增强，逐渐成为了电子电路不可或缺的一种电子元件，应用在各种电子产品中，渗透进了我们的生活。但是，因为铝电解电容相对其他类型的电容，也有着自己天然的一些局限性和性能边界，导致了在应用过程当中会出现一些常见的问题，今天我们就从原理出发，来具体的解析一下其内在逻辑和解决方案。

电容的低温特性

铝电解电容绝大部分都工作在常温和高温环境，但是在一些应用场合里面，比如户外的路灯驱动，通信基站的野外设备，监控安防摄像头，海洋航标灯等等领域，需要在-25℃甚至-40℃以下环境开机和工作，这时候就需要铝电解电容具有较好的低温特性，在低温下保持较高的参数水平。

然而众所周知，铝电解电容的低温特性都比较差，原因是吸附在内部隔离纸上的电解液，在低温下因为流动性变差的原因，电解液粘度增高，离子导电速率变慢，从而导致电容的容量、损耗、阻抗都会迅速变的很差，随着温度的降低，快速丧失电容的基本特性导致设备工作不正常甚至无法开机。

解决方案就是使用具有良好低温特性的产品来抵抗低温带来的不良影响。现在我司除了专门开发的超低温CD28W系列以外，现有常规产品也具有一定的低温特性提高能力，给客户提供更合适的产品来解决低温运行的问题。

铝电解电容的ESR和Z的区别

很多人对电容的ESR（等效串联阻抗）和Z（阻抗）分不太清楚，往往会认为这两者是一样的。实际上，这两种参数，看似差不多，实际上在频率分布上有着较大的差异。

阻抗（Z）：Z=1/jωC电路中的阻碍电流流动的能力，通常用欧姆表示。它反映了导体对电流的阻碍程度。

等效串联阻抗（ESR）：ESR(Ω)=(Tan δ/（2πfc）等于阻抗的平方根，衡量电路中能量损耗或热损失。ESR不仅反映导体本身的电阻，还包括电解液的阻碍。

1. 低频区：容抗 X_C 主导，阻抗 Z 随着频率升高而急剧下降（呈反比曲线）。此时 Z ≈ X_C。

2. 谐振点：当 X_C = X_L 时，容抗和感抗相互抵消，阻抗 Z 达到最小值。此时 Z的最小值 ≈ ESR。

3. 高频区：感抗 X_L 主导，阻抗 Z 随着频率升高而上升（呈正比曲线）。此时 Z ≈ X_L。

ESR的变化：ESR本身也随频率变化，通常在谐振频率附近有一个最低点。在很低频率时，介质损耗大，ESR较高；在很高频率时，电极和引线的趋肤效应导致电阻增加，ESR也会升高。

ESR和Z的温度特性

纹波电流和ESR的关系非常密切，同时纹波电流能够在ESR上引起电容的自发热，如果发热严重还会影响到电容的使用寿命。频率升高，ESR下降，纹波电流就越容易流过，所以规格书一般会给出rated ripple 和 频率修正系数。

我司RJ系列有着优秀的高频特性和极低的ESR，以及超长的寿命，可以有效的满足客户苛刻的要求。

寿命评估

影响到电解电容的寿命最主要的因素是其电解液的寿命，随着时间增加，电解液会蒸发，并且温度越高蒸发的速度越快。随着电解液的增发，电容的容量减小，损耗角增加。

铝电解电容的劣化故障（电解液蒸发）和故障率之间的关系

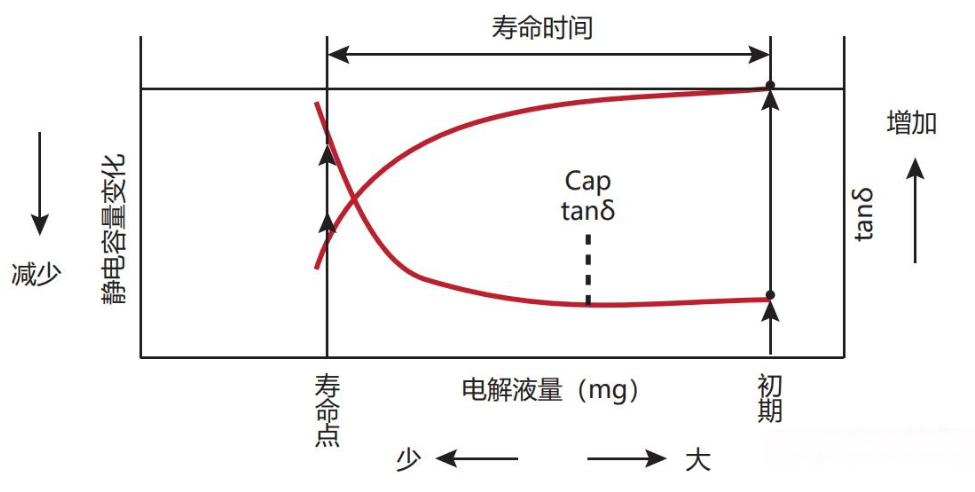

电解液对电容特性的影响

下面列举了一些电解电容应用过程中常用的降额参数，可供大家在进行电路设计的时候进行参考。

额定电压：选择电压大于最大母线电压的1.25倍

电容容量：系统额定工况下，母线电压波动不超过±5%，进行容量计算

纹波电流：系统额定工况下，纹波电流不超过额定值的85%

自热温度：一般要求不超过5℃

电容寿命：根据系统寿命要求进行评估
