本期为大家带来的是贝尔金一款112W氮化镓快充充电器的拆解，这款产品采用3C1A四口配置，支持最高112W的总输出功率，能够同时为多台设备快速充电，满足现代用户日益增长的多设备充电需求。

三个USB-C接口均支持100W快充输出，并兼容PPS协议，适配主流笔记本电脑、平板和手机的快充需求。USB-A接口则提供12W输出，适合为耳机、手表等小电流设备充电。充电器支持多种功率分配策略，用户可根据实际需求灵活搭配，真正做到“一头多用，出行无忧”。

输出端配备3C1A四个USB接口，可满足苹果全家桶同时充电需求。

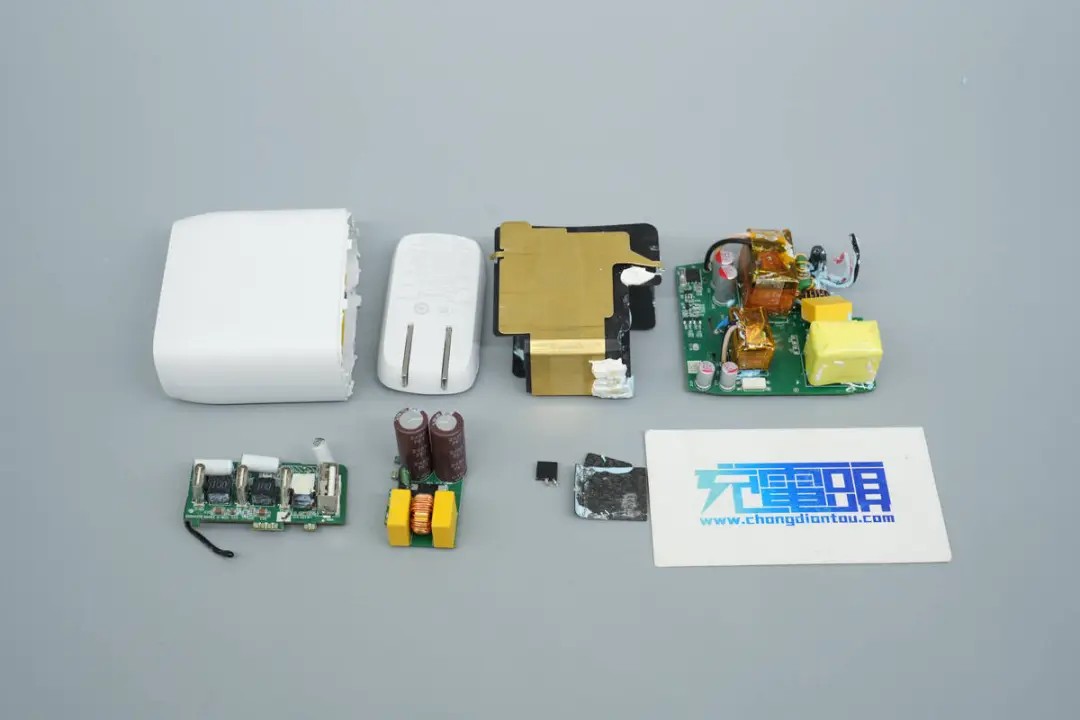

拆解内部，PCBA模块上还覆盖麦拉片和一体铜片，并缠绕胶带固定。

高压滤波电解电容来自Sancon三鑫，规格均为GH 420V47μF，GAN专用高温高压小尺寸快充电容。

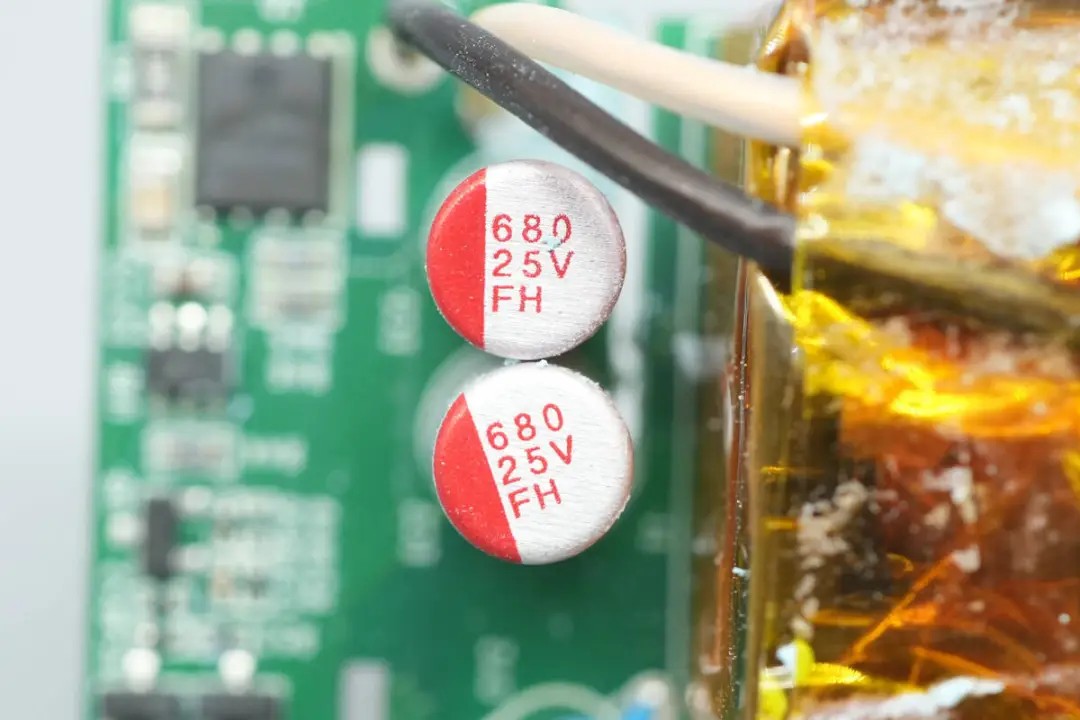

两颗输出滤波固态电容规格为FH 25V680μF固态低内阻电容。

贝尔金112W氮化镓充电器在外观上延续了品牌一贯的简约设计风格，采用再生塑料外壳，磨砂工艺处理，手感细腻且抗指纹。机身配备可折叠插脚，便于收纳携带。输出端配备3C1A四个接口，接口旁清晰标注功率分配信息，用户体验友好。

性能方面，三个USB-C口均支持100W快充，兼容PD3.0、PPS、QC5等主流协议，支持多口动态功率分配，最高总输出112W，能够同时为笔记本电脑、平板、手机等多种设备高效充电，满足差旅及日常使用场景下的多样化需求。

充电头网通过拆解了解到，充电器内部结构紧凑，PCBA模块采用多块小板焊接设计，提升空间利用率。散热方面，内部大量填充导热胶、导热垫，并覆盖铜片与麦拉片进行散热与绝缘处理，整体散热设计扎实可靠。

核心方案上，充电器采用安森美NCP1623 PFC控制器搭配纳微NV6136C氮化镓功率芯片以及森国科碳化硅二极管，实现高效稳定的PFC升压。三个USB-C口的开关电源采用纳微NV9580合封氮化镓芯片，输出采用智融SW3561H与SW3556降压协议芯片，支持多种快充协议，并实现智能功率分配。

SANCON氮化镓专用电容助力贝尔金快充充电头稳定工作。
